Yuqori naporlar uchun mashina
50–1 000 m naporga moʻljallangan aktiv (impulsli) turbina. Suvga botgan kuraklarga bosim taʼsir qilishi oʻrniga, igna bilan boshqariladigan oqimlar kovsh shaklidagi kosalarga uriladi. Napori katta, sarfi kichik uchastkalar uchun.
- Napor
- 50 – 1 000 m
- Suv sarfi
- 0.1 – 10 m³/s
- Quvvat
- up to 30 MW
- Ish gʻildiragi
- Ø 500 – 2 500 mm
Qanday ishlaydi
Qanday ishlaydi

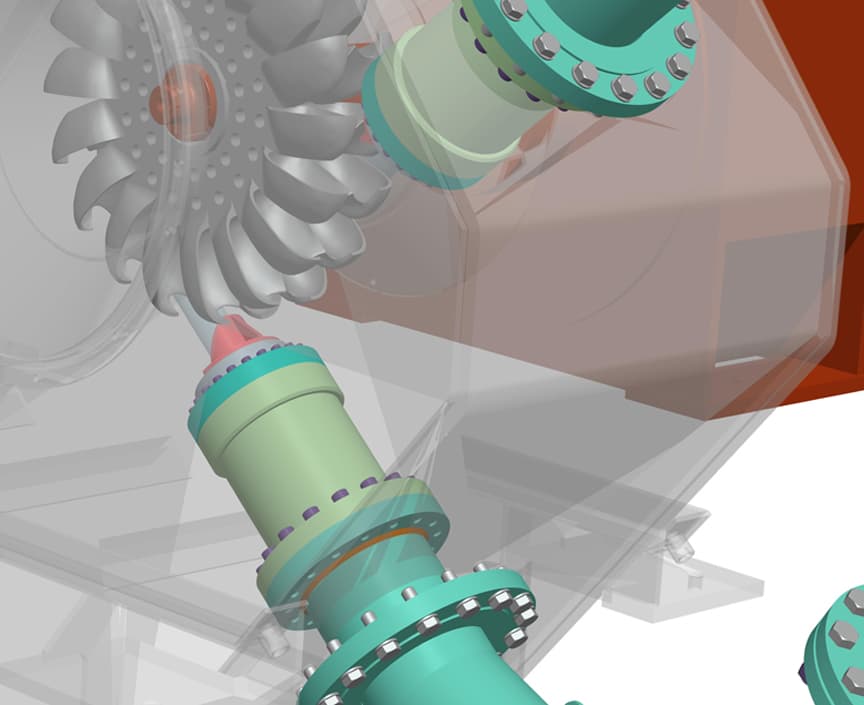

1 000 m naporda suv soplodan qariyb 140 m/s — 500 km/soatga yaqin tezlikda chiqadi. Qoʻsh kosali kovshlar har bir oqimni ikkiga boʻlib, uni deyarli 180° ga qaytaradi va kinetik energiyasining deyarli hammasini ish gʻildiragiga uzatadi.
Komponovkalar
Komponovkalar
Gorizontal mashinalarda uchtagacha, vertikal mashinalarda esa oltitagacha soplo boʻladi — berilgan naporda eng yuqori quvvatga erishish uchun.

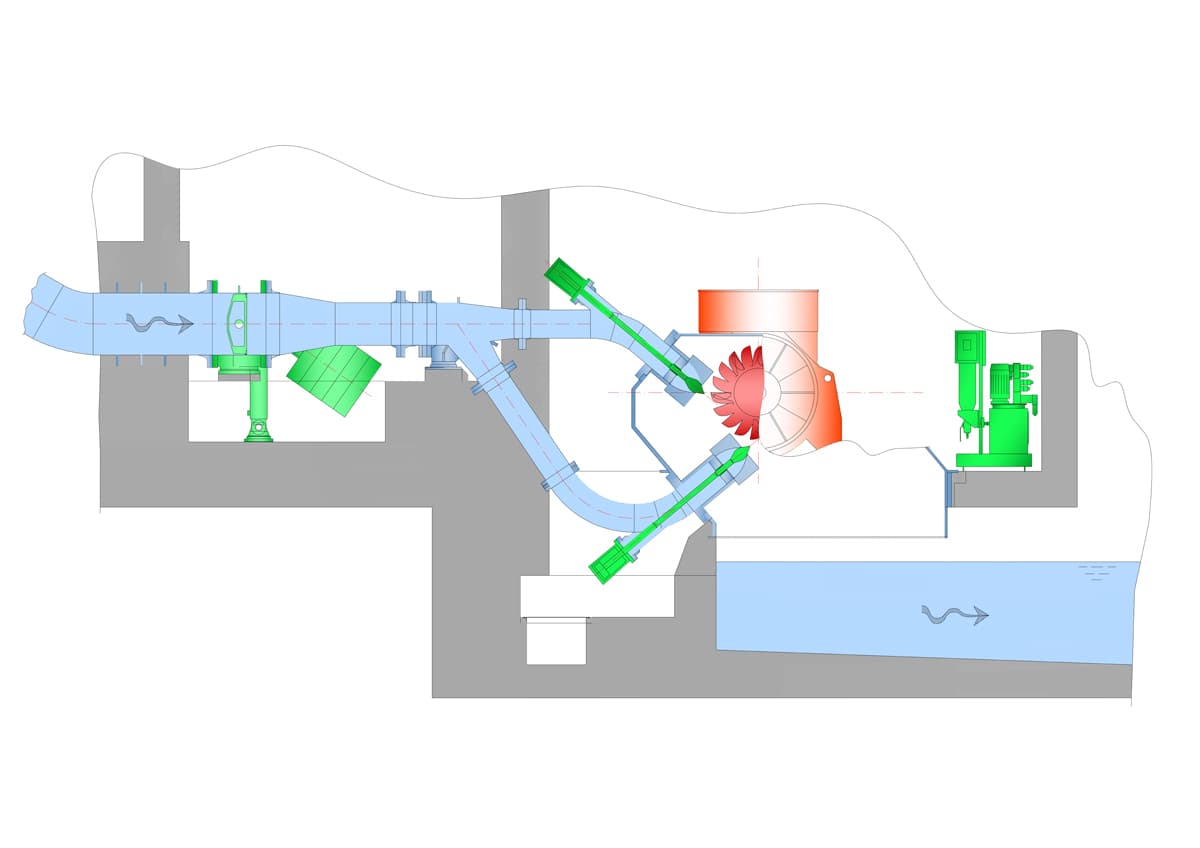

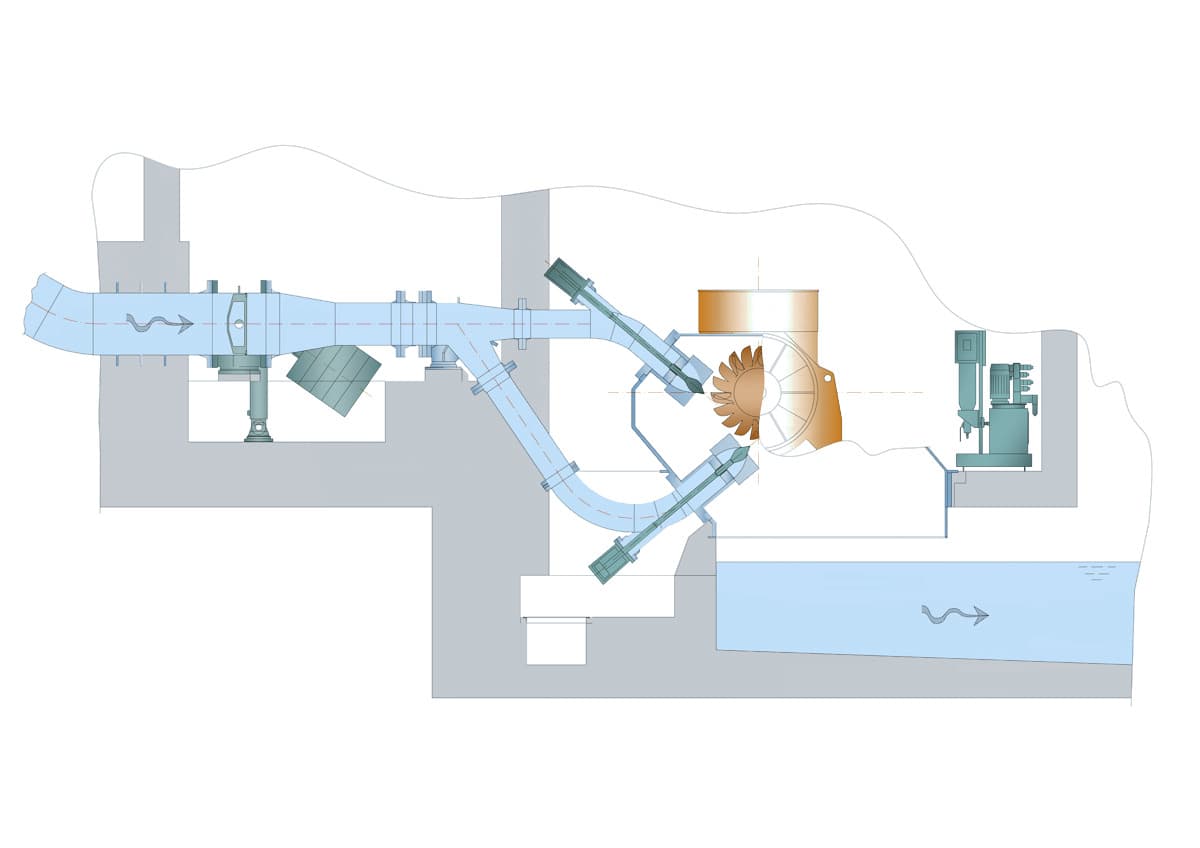

Pelton gorizontal
- Napor
- 50 – 1 000 m
- Suv sarfi
- 0.1 – 6 m³/s
- Quvvat
- up to 30 MW
- Soplolar
- 1 – 3
- Uzatma
- Bevosita

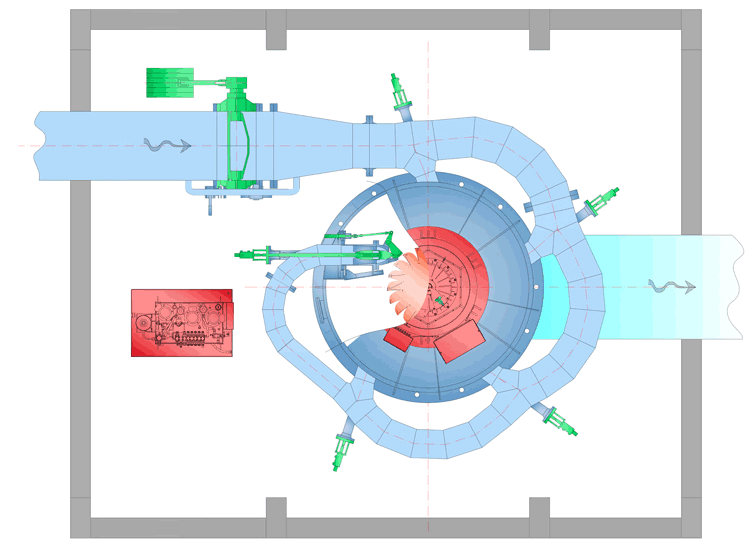

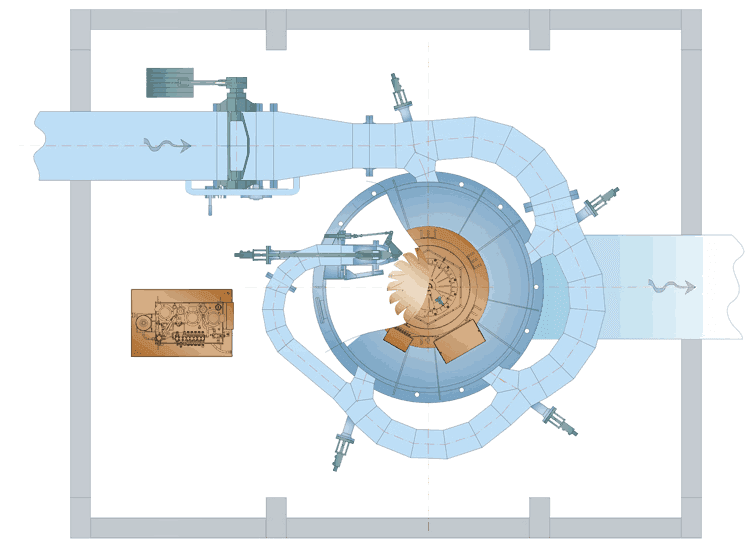

Pelton vertikal
- Napor
- 50 – 1 000 m
- Suv sarfi
- up to 10 m³/s
- Quvvat
- up to 30 MW
- Soplolar
- 3 – 6
- Uzatma
- Bevosita
Qoʻllanish sohalari
Qoʻllanish sohalari

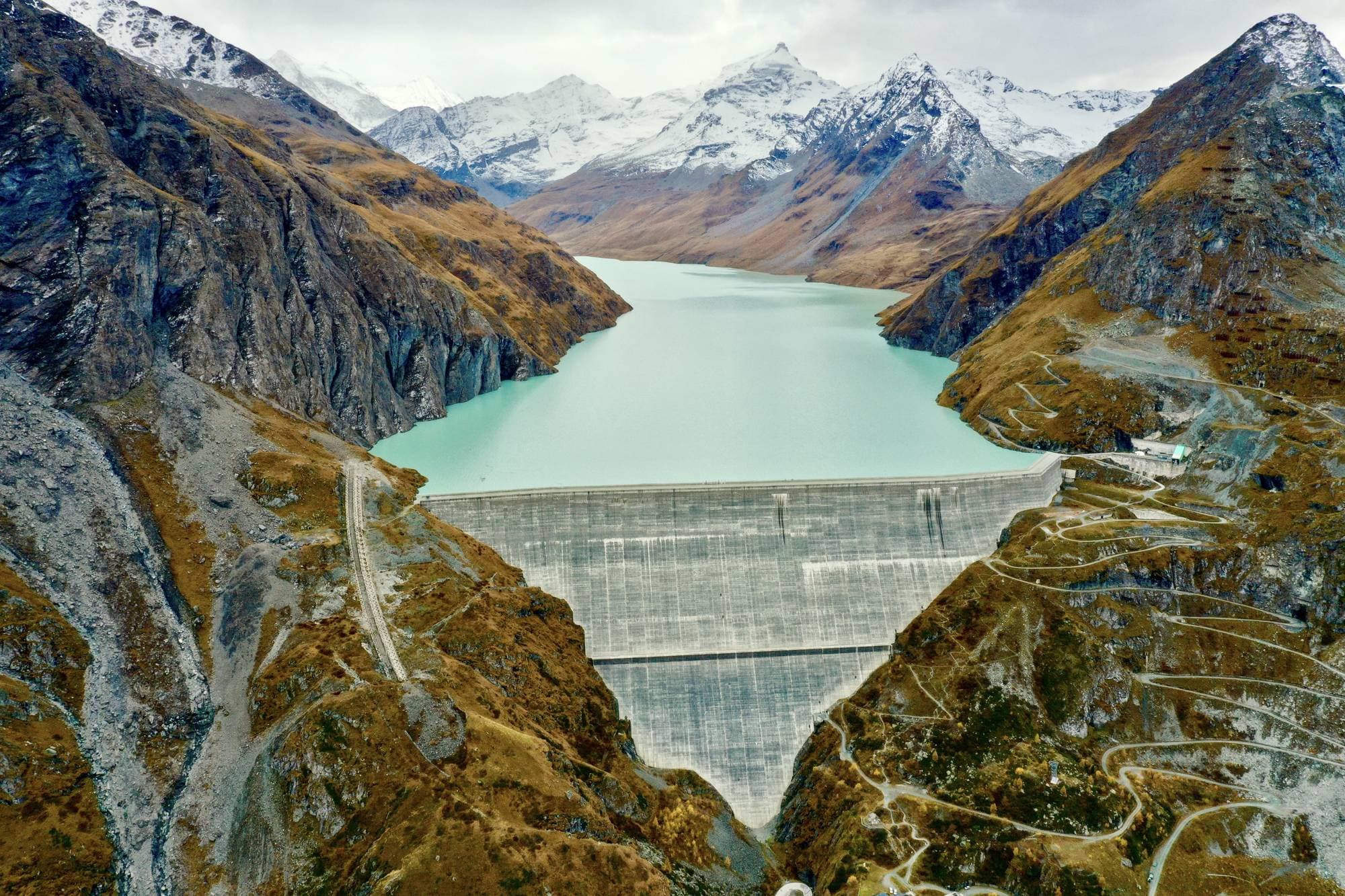

- Baland togʻlardagi bosimli quvurlar
- Muzlik va qor suvlaridan hosil boʻluvchi oqimlar
- Ichimlik suvi tizimlarida ortiqcha bosimdan energiya olish
- Sarfi mavsumga qarab keskin oʻzgaradigan uchastkalar
Asosiy faktlar
Asosiy faktlar
- Napor 1 000 m gacha — oqim tezligi 500 km/soatga yaqin
- 1–6 soplo, har birida alohida ignali zatvor
- Gʻildirak havoda aylanadi: kovshlarda kavitatsiya boʻlmaydi
- Misol: Kanadada 165 m naporda 11,3 MW
Upper Clowhom HPP
Kanada
1 × Pelton Vertical
Armamar HPP
Portugaliya
1 × Pelton Horizontal
Boshqa mashinalar
Napor va sarf koʻrsatkichlaringizni yuboring. Biz turbina turini tasdiqlaymiz, agregat oʻlchamini aniqlaymiz va byudjet taklifini tayyorlaymiz.
