Пельтон
Специалист по высоким напорам
Активная (ковшовая) турбина для напоров 50–1 000 м. Вместо давления на погружённые лопасти — струи под управлением игольчатых затворов бьют по ковшеобразным чашам. Машина для створов, где вода падает высоко, но течёт скупо.
- Напор
- 50 – 1 000 m
- Расход
- 0.1 – 10 m³/s
- Мощность
- up to 30 MW
- Рабочее колесо
- Ø 500 – 2 500 mm
Как это работает
При напоре 1 000 м вода покидает сопло со скоростью около 140 м/с — почти 500 км/ч. Двухчашевые ковши рассекают каждую струю надвое и отбрасывают её назад почти на 180°, передавая колесу практически всю кинетическую энергию.
Компоновки
Горизонтальные машины несут до трёх сопел, вертикальные — до шести, для максимальной мощности при заданном напоре.

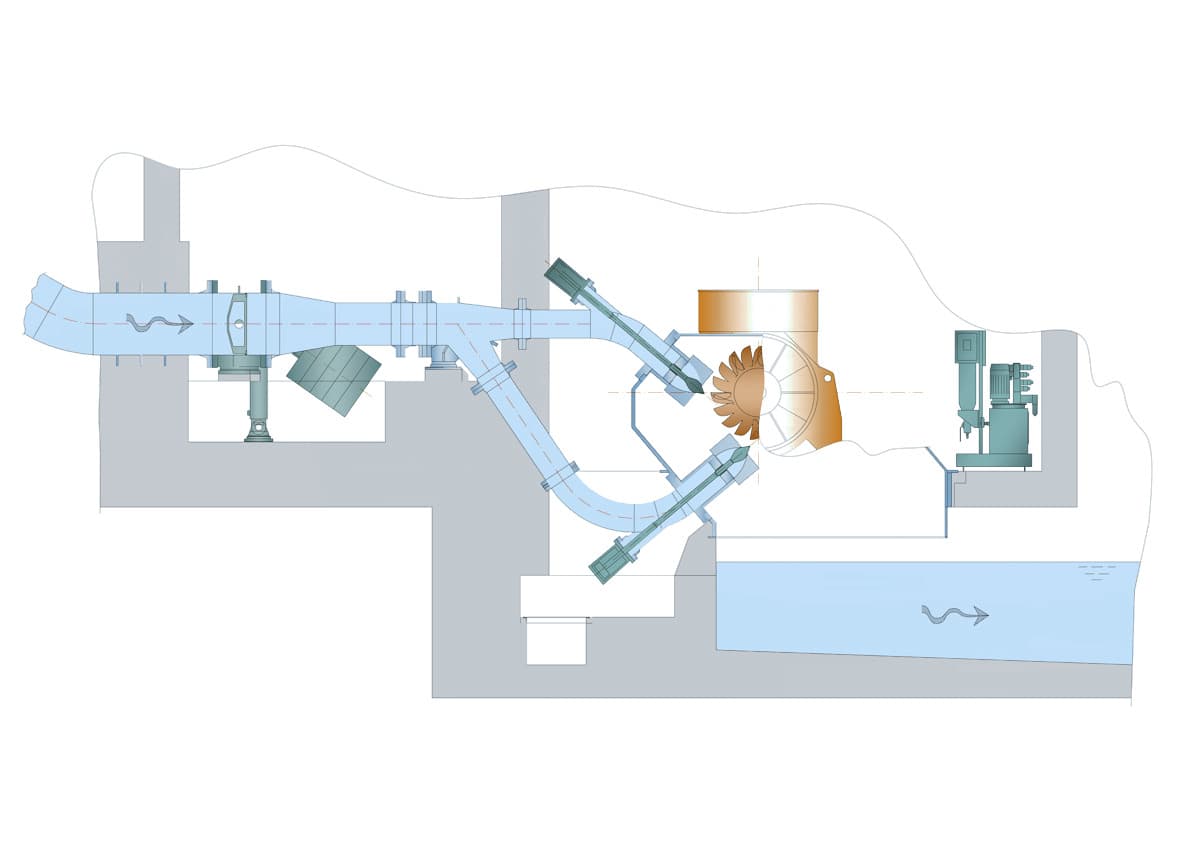

Пельтон горизонтальный
- Напор
- 50 – 1 000 m
- Расход
- 0.1 – 6 m³/s
- Мощность
- up to 30 MW
- Сопла
- 1 – 3
- Привод
- Прямой

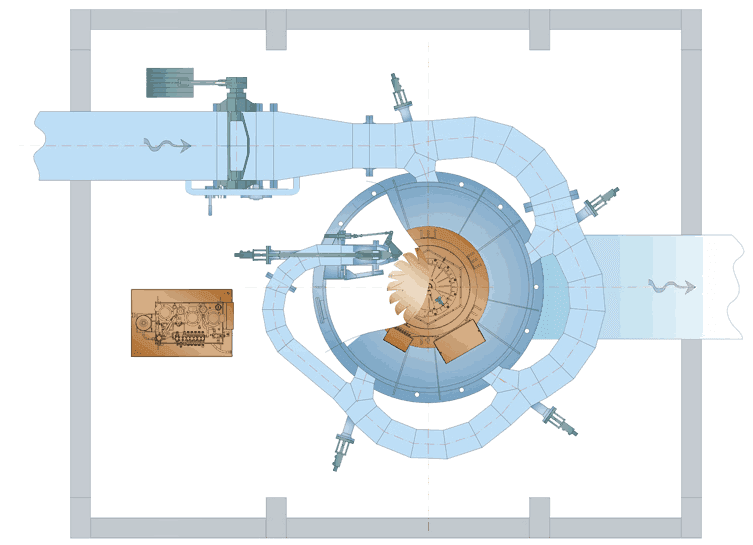

Пельтон вертикальный
- Напор
- 50 – 1 000 m
- Расход
- up to 10 m³/s
- Мощность
- up to 30 MW
- Сопла
- 3 – 6
- Привод
- Прямой
Применение
- Высокогорные напорные водоводы
- Водотоки ледникового и снегового питания
- Утилизация избыточного давления в питьевом водоснабжении
- Створы с выраженной сезонностью стока
Ключевые факты
- Напоры до 1 000 м — струи со скоростью около 500 км/ч
- 1–6 сопел, каждое со своим игольчатым затвором
- Колесо вращается в воздухе: без кавитации на ковшах
- Референс: 11,3 МВт при напоре 165 м в Канаде
Избранные проекты
Смотреть все →Upper Clowhom HPP
Канада
1 × Pelton Vertical
Armamar HPP
Португалия
1 × Pelton Horizontal
