Kaplan

Past naporlar uchun ishonchli mashina

1,5–35 m napor va 200 m³/s gacha sarfga moʻljallangan oʻq boʻylab oqimli reaktiv turbina. Ish gʻildiragi kuraklari ham, yoʻnaltiruvchi apparat ham real vaqtda rostlanadi, shu tufayli sarf keskin oʻzgarganda ham FIK yuqoriligicha qoladi.

Texnik varaq (PDF)

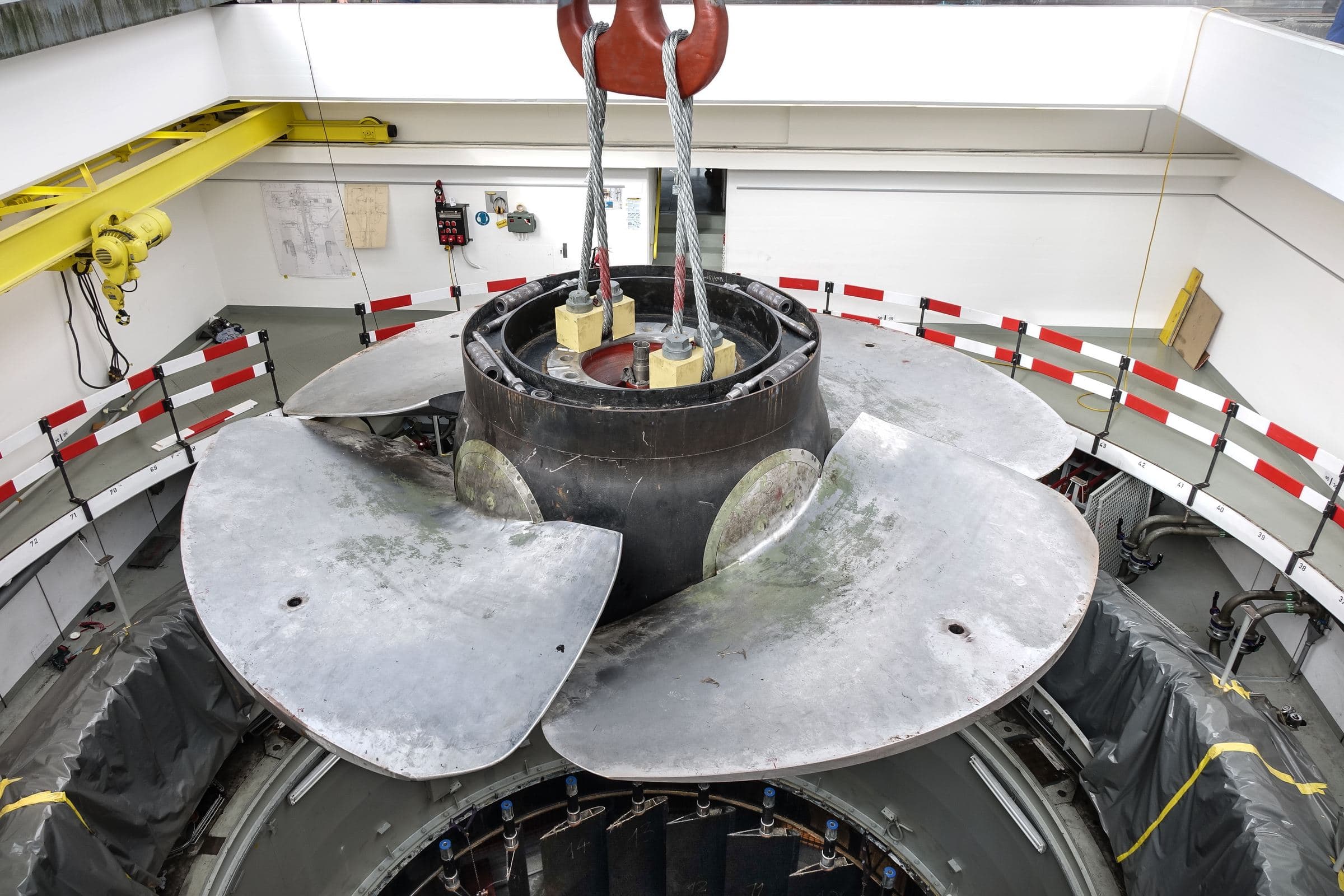

Kaplan — A 5.9 m, 64 t Kaplan runner being lowered into its pit under the powerhouse crane — Hauserphoton / Wikimedia Commons / CC BY-SA 4.0

Napor: 1.5 – 35 m
Suv sarfi: 1.2 – 200 m³/s
Quvvat: 20 kW – 20 MW
Ish gʻildiragi: Ø 550 – 5 500 mm

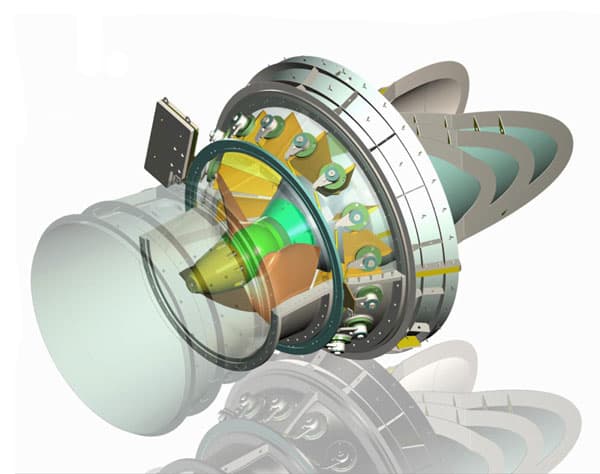

Qanday ishlaydi

Suv turbina oʻqi boʻylab, xuddi kema parragidan oʻtgandek harakatlanadi. Qoʻsh rostlash — rostlanuvchi kuraklar va rostlanuvchi yoʻnaltiruvchi apparat — sarfning butun diapazonida FIKni yuqori saqlaydi.

Komponovkalar

Beshta komponovka bir xil gidravlikani sizning gidrotexnik inshootlaringizga moslaydi: ochiq PIT oʻrnatmalaridan ixcham S tipidagi agregatlargacha.

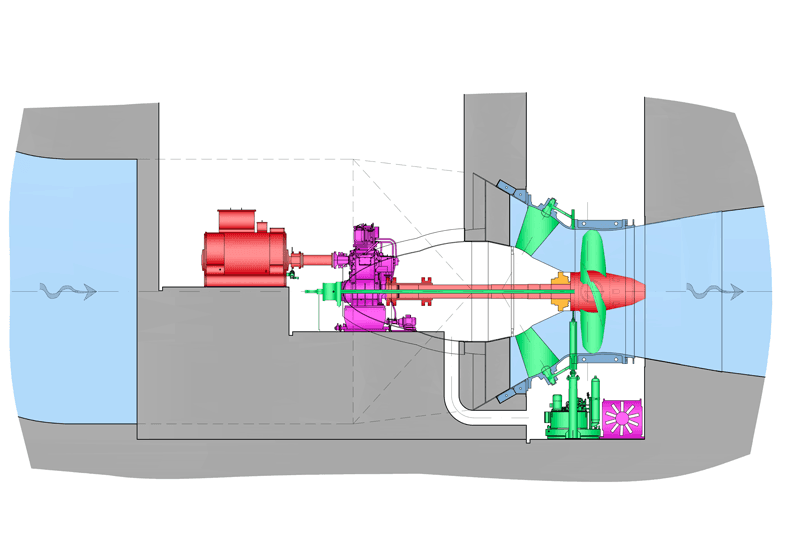

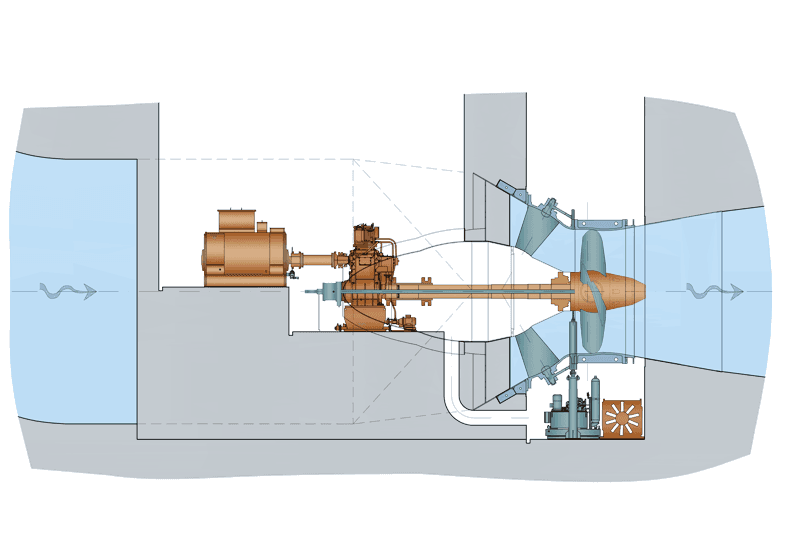

Kaplan PIT

01

Kaplan PIT

Napor: 1.5 – 12 m
Suv sarfi: 15 – 150 m³/s
Quvvat: 400 kW – 8 MW
Ish gʻildiragi kuraklari: 3 – 4
Uzatma: Tasmali · Silindrik reduktor

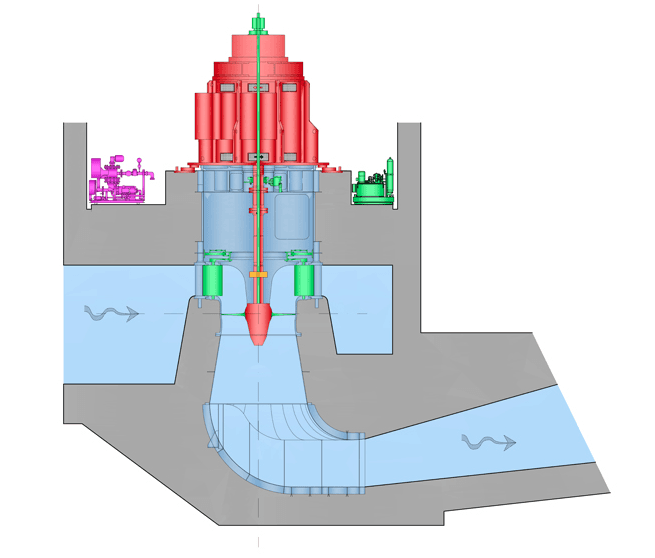

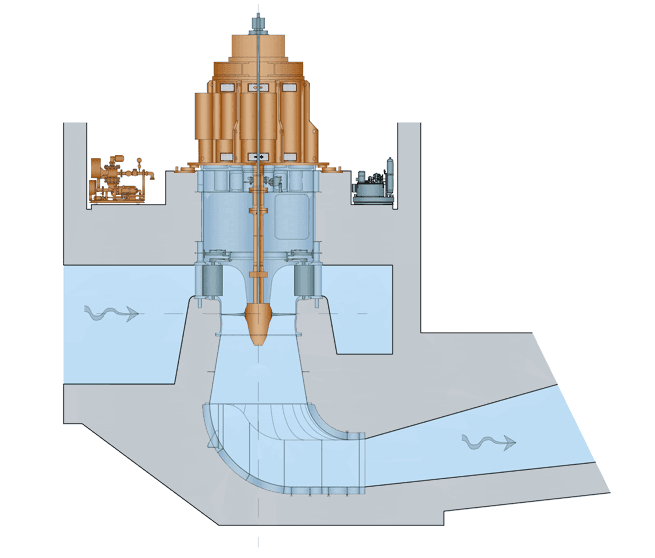

Kaplan vertikal

Kaplan vertikal

Napor: 1.5 – 35 m
Suv sarfi: 3.5 – 200 m³/s
Quvvat: 70 kW – 20 MW
Ish gʻildiragi kuraklari: 4 – 6
Uzatma: Bevosita · Tasmali · Silindrik reduktor

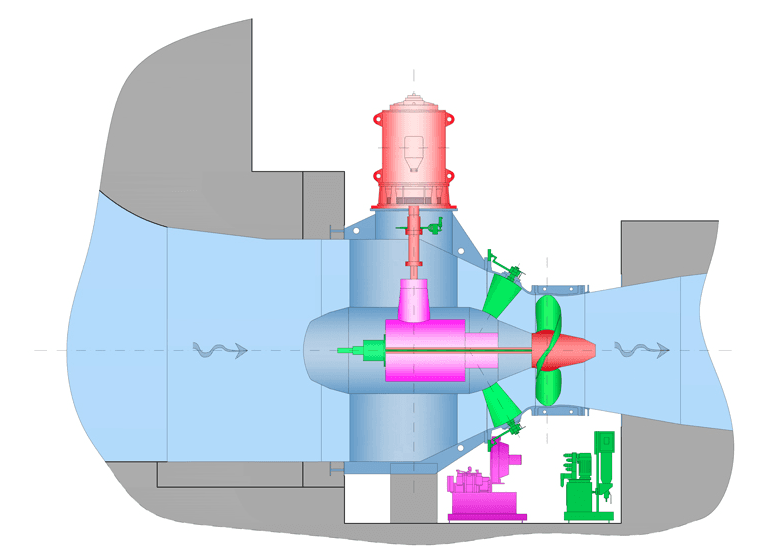

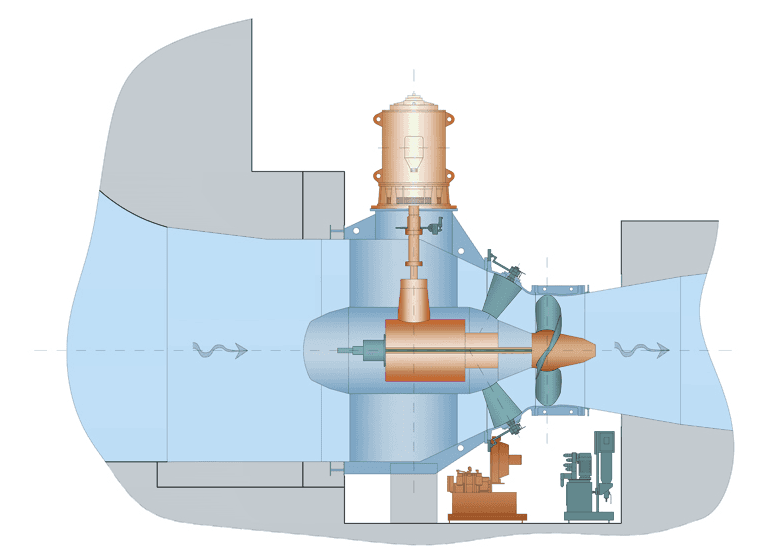

Kaplan Bulb

Kaplan Bulb

Napor: 1.5 – 12 m
Suv sarfi: 5 – 45 m³/s
Quvvat: 100 kW – 3 MW
Ish gʻildiragi kuraklari: 3 – 4
Uzatma: Bevosita · Tasmali · Konussimon reduktor

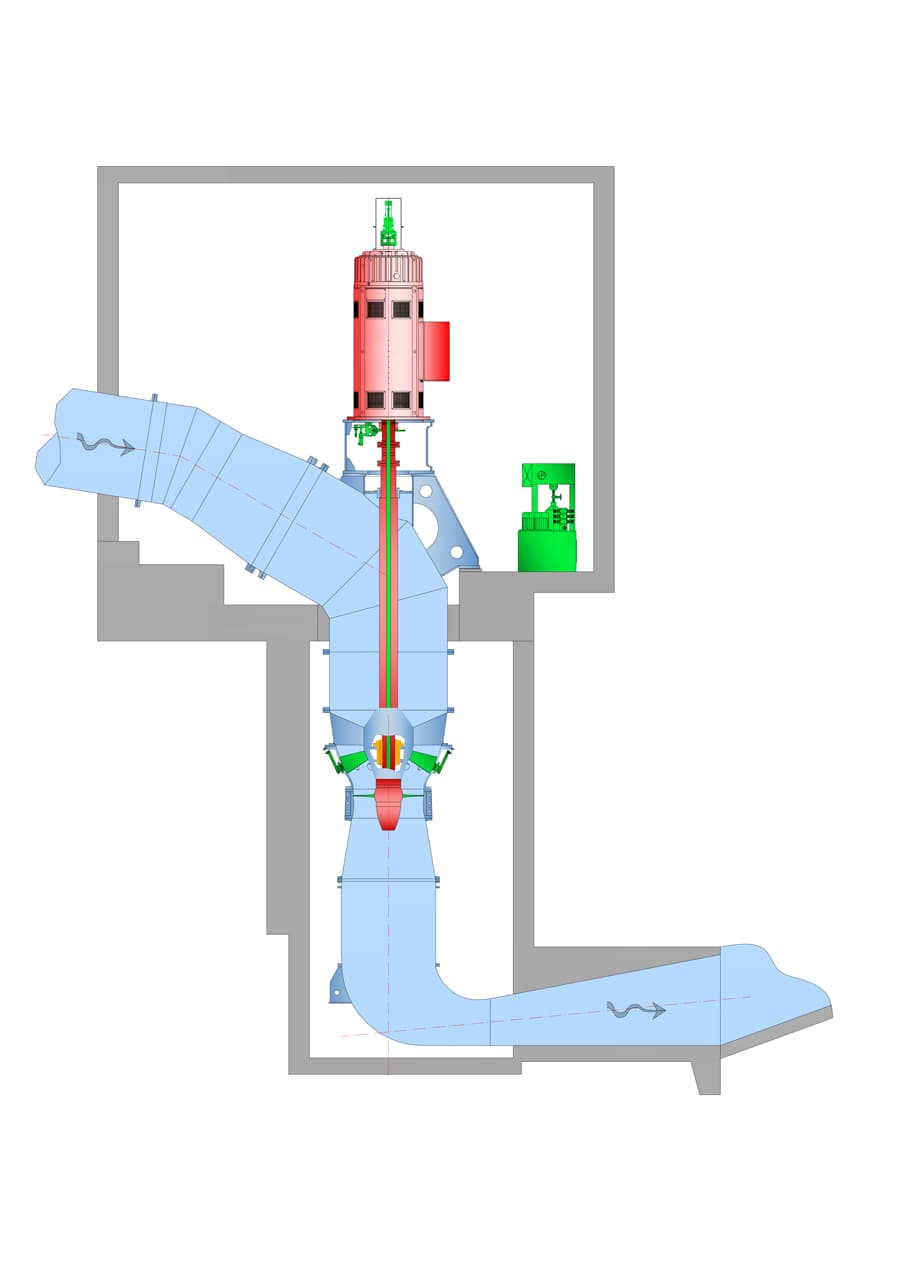

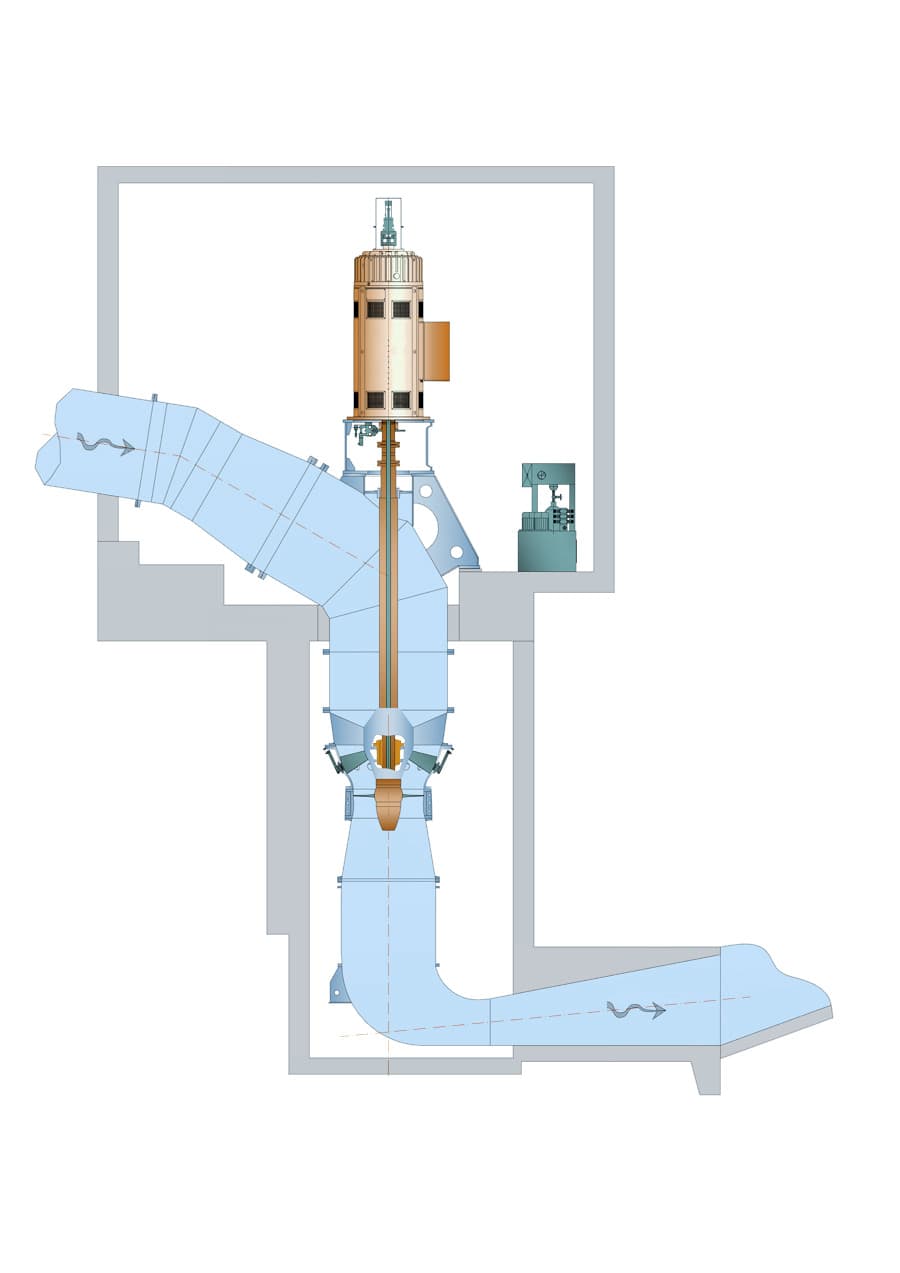

Kaplan Z

Kaplan Z

Napor: 2 – 35 m
Suv sarfi: 2 – 60 m³/s
Quvvat: 30 kW – 20 MW
Ish gʻildiragi kuraklari: 4 – 6
Uzatma: Bevosita

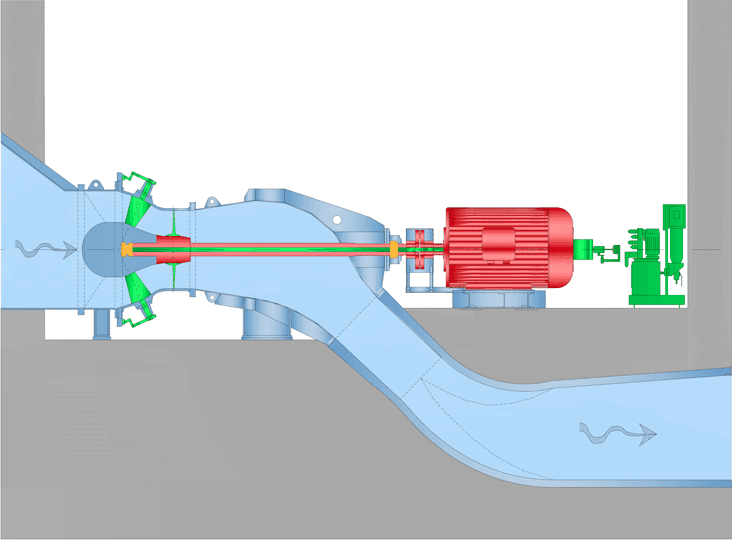

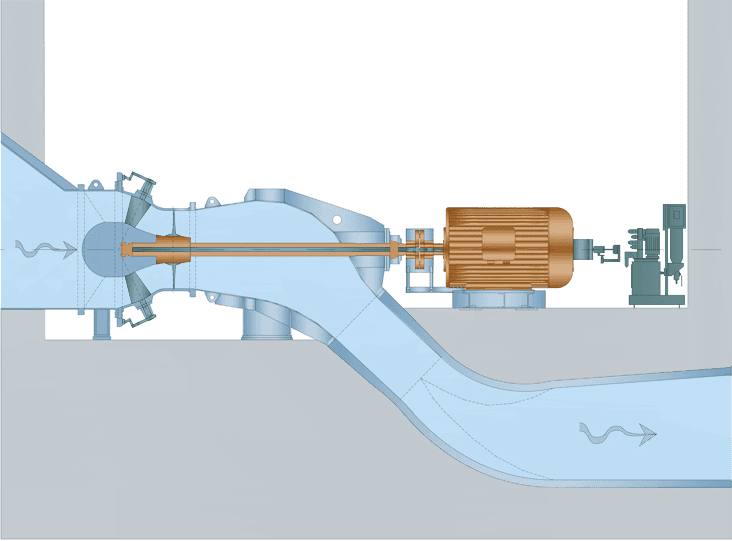

Kaplan S

Kaplan S

Napor: 1.5 – 15 m
Suv sarfi: 1 – 14.5 m³/s
Quvvat: 20 kW – 1.75 MW
Ish gʻildiragi kuraklari: 4 – 5
Uzatma: Bevosita · Tasmali

Qoʻllanish sohalari

Daryo oqimida ishlaydigan GESlar
Sugʻorish kanallari va vodoslivlar
Mavjud toʻgʻonlar va shlyuzlar
Eski stansiyalarni modernizatsiya qilish

Asosiy faktlar

Dunyo boʻylab 260 dan ortiq Kaplan agregati oʻrnatilgan
Qoʻsh rostlash: kuraklar + yoʻnaltiruvchi apparat
Ish gʻildiragi diametri 550 dan 5 500 mm gacha
Oʻzbekistonning kanallar tarmogʻi uchun eng mos yechim

Tanlangan loyihalar

Barchasini koʻrish →

Grodnenskaya HPP

Belarus

5 × Kaplan PIT

P 18.87 MWH 7 mQ 300 m³/s

Alba HPP

Italiya

2 × Kaplan PIT

P 4.12 MWH 5.9 mQ 80 m³/s

Yipo HPP

Janubiy Koreya

3 × Kaplan PIT

P 3.3 MWH 2.3 mQ 168 m³/s

Lovosice HPP

Chexiya

4 × Kaplan PIT

P 2.6 MWH 1.9 mQ 160 m³/s

Boshqa mashinalar

Francis15 – 300 m · 100 kW – 30 MW

Pelton50 – 1 000 m · up to 30 MW

TM Micro1.5 – 6 m · 5 – 160 kW

Bu mashina uchastkangizga mos keladimi?

Napor va sarf koʻrsatkichlaringizni yuboring. Biz turbina turini tasdiqlaymiz, agregat oʻlchamini aniqlaymiz va byudjet taklifini tayyorlaymiz.

Taklif soʻrash
